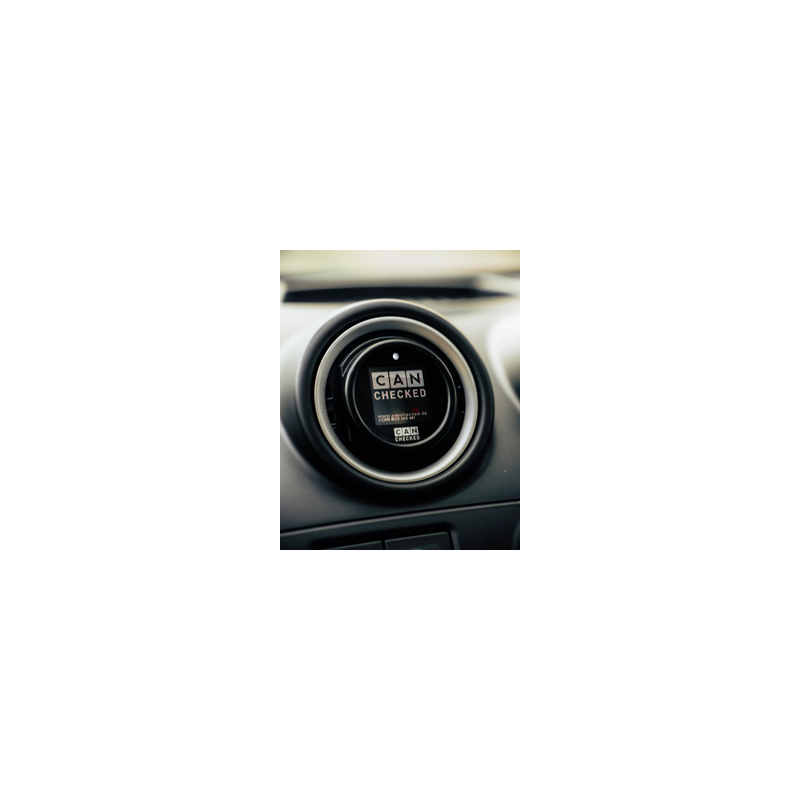

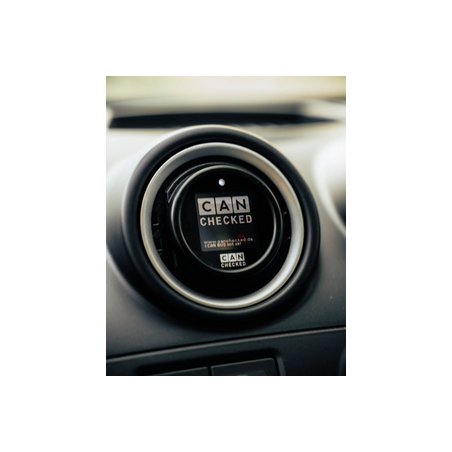

Écran multifonction CANchecked MFD15 GEN2 Ford Fiesta ST MK6 MK7 SKU: CC57003

Avec l'écran CANchecked MFD15 Gen2 pour votre FORD Fiesta MK6,MK7

vous avez toujours toutes les valeurs pertinentes en vue.

Le MFD15 Gen2 est équipé d'un écran OLED, qui offre une meilleure lisibilité même en plein soleil.

Grâce à son diamètre extérieur de 52 mm, l'écran est compatible avec les cadres intérieurs disponibles

dans le commerce, même sans support spécifique au véhicule de notre part.

L'opération se fait avec les deux boutons poussoirs montés sur le pare-brise ou le bouton rotatif optionnel variable.

Principales caractéristiques

• Design compact: 52 mm de diamètre et seulement 12,5 mm de profondeur
• Flash de commutation : La LED située à l'avant de l'écran peut être utilisée comme flash de commutation
• et/ou comme LED d'avertissement et peut être configurée librement
• Peut-autobus : Prise en charge des calculateurs Can Bus, OBD2 à partir de 2008 et valeurs approfondies
• pour VW/Audi à partir de 2008 ou créez votre propre Can Stream
• WLAN : connectez-vous à votre smartphone ou PC et effectuez toutes les étapes ultérieures via notre
• interface utilisateur Web
• Entrées supplémentaires : connectez jusqu'à 6 capteurs analogiques aux entrées ou connectez un capteur
• d'éthanol* directement à l'écran
• Alarmes prédéfinies : les alarmes prédéfinies peuvent être facilement activées et personnalisées.
• Par exemple, recevez une alerte importante lorsque la température des gaz d’échappement est
• supérieure à 900 degrés.
• Personnalisation : Utilisez votre propre logo de démarrage ou image d'arrière-plan pour en faire
• votre MFD15 Gen2
• Journalisation en ligne* : Enregistrez vos données avec votre smartphone ou votre PC et enregistrez
• le journal sur votre appareil pour une analyse ultérieure.
• Carburant mixte* : Affichez la teneur en éthanol et la température sur votre écran
• La commutation possible* : Commutez les commutateurs à l'aide des boutons de votre écran et
• transférez les lectures de vos entrées analogiques au bus CAN.

Différents points de vue

Choisissez jusqu'à huit pages d'affichages différents et personnalisez votre affichage en fonction de vous et de votre véhicule :

• Pointeur analogique
• Valeur double
• Indicateur de vitesse
• Valeurs multipliées par 4
• Valeurs multipliées par 6
• Barre + double affichage
• Présentoir rond
• Graphique à barres (double face)
• Indicateur de performances
• Graphique à barres (1 à 6 fois vertical)
• Valeur unique

DSS en ligne - oDSS

La nouveauté de notre MFD15 Gen2 est l'accès à l'appareil via WLAN.

Vous pouvez donc configurer le MFD15 Gen2 via un smartphone ou un PC.

Avec l'oDSS, vous pouvez configurer complètement votre affichage, enregistrer les valeurs (licence requise),

télécharger votre propre image de démarrage et également mettre à jour l'affichage.

Valeurs prises en charge

Une question fréquemment posée par les clients est la suivante : « Quelles valeurs puis-je demander à mon ECU ».

La réponse : « TOUS » – Notre MFD15 Gen2 est compatible avec ISO 11898-2 et SAE J2284.

Les fabricants de calculateurs déterminent eux-mêmes quelles valeurs sont envoyées via l'interface du bus CAN. Ici,

la documentation est importante - éventuellement même sous la forme d'un fichier DBC pouvant être importé via notre DSS.

Bien entendu, en tant que client, vous pouvez accéder à notre liste complète de calculateurs déjà implémentés.

Au total, selon le fabricant, jusqu'à 64 capteurs peuvent être interrogés.

Bien entendu, les requêtes OBD2 via Can Bus (11 bits/29 bits) sont également implémentées.

Des protocoles spécifiques au véhicule comme UDS ou TP2 sont également disponibles.

Sont inclus par défaut :
-OBD2-11 et 29 bits
- Ecumaster - Classique et Noir
-VAG PQ34
- Haltech v2
-LienECU
-MaxxECU
-Motec M1
-Emtron
- Mégasquirt 2 et 3

Si l'ECU souhaité n'est pas répertorié, vous pouvez télécharger ou demander le TRI/TRX approprié

ans notre base de données.

Pour toutes les VW/Audi à partir de l'année de construction 2008, nous proposons des requêtes de données

approfondies par protocole. Des valeurs telles que la température de l'huile, la pression de suralimentation,

la température de la transmission, le retour sélectif de l'angle d'allumage du cylindre, la pression haute/basse,

l'actionnement de la soupape de décharge et bien plus encore peuvent être interrogées et affichées.

LED interne

La LED interne peut être utilisée comme flash de commutation ainsi que comme LED d'avertissement.

En tant que flash commutable, vous pouvez attribuer jusqu'à 8 couleurs et limites de vitesse différentes

ainsi qu'une vitesse à laquelle le flash commutable commence à clignoter.

En tant que LED d'avertissement, vous pouvez attribuer une valeur min et max à chaque capteur

(dans l'oDSS via "Capteurs") et y activer également la "LED". Si le capteur est au-dessus de la valeur maximale

ou en dessous de la valeur minimale, la LED clignotera dans la couleur précédemment configurée.

Le flash de commutation est désactivé pendant la durée de l'avertissement.

Connexion et extension

Inclus avec chaque livraison :

• Écran MFD15 Gen2
• Connecteur B (6 voies)
• Connecteur C (12 voies)
• Câbles de connexion pré-sertis de 20 cm pour alimentation, Can Bus, entrées analogiques, 5 V et masse capteur
• épingles à sertir soi-même
• deux résistances 1K (pour le pullup des capteurs NTC)
• Enjoliveur de ventilation spécifique à la voiture
• Câble de connexion OBD

Tous les capteurs peuvent être connectés via les six entrées analogiques – nous prenons en charge les capteurs

linéaires 0-5 V ainsi que les capteurs NTC.

Nos capteurs Dsiplay internes CANchecked sont stockés par défaut dans les fichiers TRI/TRX et

oivent uniquement être connectés :

• AIN1 : Capteur de température
• AIN2: Transducteur pour sonde de température des gaz d'échappement type K
• AIN3 : Capteur de pression 0-10 bar
• AIN4 : capteur de pression de suralimentation 0-5,5 Bar absolu
• AIN5 : non préconfiguré
• AIN6 : non préconfiguré

Pour la connexion, vous pouvez utiliser notre harnais AIN 4 voies pré-assemblé.

Si vous disposez de la licence appropriée*, vous pouvez en outre connecter un capteur d'éthanol directement à

l'écran via une broche séparée.

Accessoires optionnels

• CC22501 ETK01 - bouton rotatif externe avec câble de connexion PnP 50 cm
• CC22100 CBD08 - Centre de distribution de canettes à huit voies
• CC22902 NTC01 - capteur de température pour liquides 1/8" NPT
• CC22903 TCC01 - transducteur type K 0-1250°C
• CC22901 FLP01 - Capteur de pression 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Capteur de pression 0-5,5 Bar absolu (80psi)
